Лазерное оборудование активного дистанционного зондирования для контроля атмосферных свойств и процессов.
Системы LIDAR - мощные инструменты для контроля атмосферных параметров (коэффициент обратного рассеяния, коэффициент поглощения, оптическая глубина) и процессов (рост пограничного слоя, аэрозоль и облако, наслоение, и т.д). Принцип измерения LB систем основан на процессах рассеивания взвешенными аэрозолями (пыль, водные капельки, ледяные кристаллы, черный углерод) и молекулами атмосферы.
LB системы доступны с различными длинами волны лазера (1064, 532 и 355 nm или любая комбинация). Все системы оборудованы индустриальным ПК и встроенным программным обеспечением, в том числе модули программных обеспечений для получения данных, анализа и визуализации.
В течение последних десятилетий облака были объектом интенсивного исследования, для исследования были созданы различные приборы: радары, радиометры, облакомеры и лидары. Облака поглощают и рассеивают поступающее солнечное излучение и испускают тепловое излучение согласно их температуре. Радиационный баланс зависит, в частности, от состава облака, формы облаков, их высоты и морфологии границ облаков. Поэтому, пространственное распределение облаков и дневное изменение свойств облаков - важные параметры, которые необходимо исследовать. Лидар - эффективный инструмент для непрерывного контроля облаков и аэрозолей для регионального и глобального изучения климата.

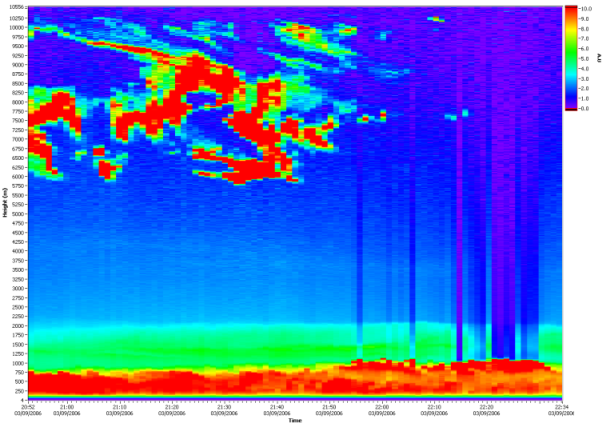

Обнаружение облака, используюя сигнал Лидара обратного Рассеяния
Самая низкая часть атмосферы (~2 км.), на которую непосредственно влияет земляная поверхность, известна, как Планетарный Пограничный Слой (PBL) Здесь, взаимодействие между атмосферой и земной поверхностью имеет место в форме обмена тепла и массы (многочисленные газы H2O, CO2, и другие загрязняющие агенты). Глубина (или высота) этого слоя и его изменения меняются в течение дня.
Ночью этот слой мал (~100м и менее), мало или нет перемешивания, в то время как в течение дня этот слой может расти вплоть до нескольких километров (~2 км.). Это динамичное поведение PBL имеет прямой эффект например на качестве воздуха. Динамика пограничного слоя сложна и требует понимания всех происходящих процессов. Например прогнозирование осадков требует знаний о структуре и свойствах пограничной зоны.

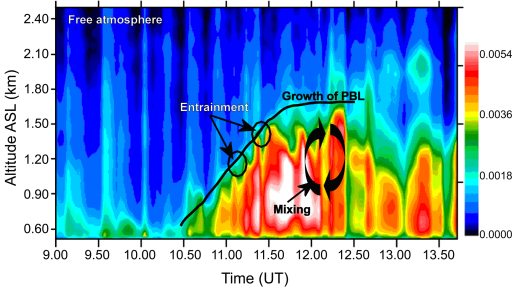

Системы активных дистанционных зондирований таких, как например Лидары используют аэрозоли для исследования динамики PBL. . Измерения ЛИДАРОВ могут дать ценную информацию (высота, рост, и т.д) для лучшего понимания динамики пограничного слоя.
LB LIDAR
Тип лазера Nd:YAG
Длина волны 1064, 532 and 355 nm
Мощность импульса 65 mJ ... 110 mJ
Частота следования 10 - 20 Гц
Тип обьектива/Диаметр Cassegrainian / 150 - 400мм
Разрешение (мин) 3,75 м
Разрешение (мин) 10с
Диапазон измерения до 20км
Напряжение питания 110/230 VAC (50 or 60Гц)
Мощность 1,3 КВт
Диапазон температур +10°C... +40°C, RH <90%
Raman LIDAR
Тип лазера Nd:YAG
Длина волны 1064, 532 and 355 nm
Мощность импульса 65 mJ ... 110 mJ
Частота следования 10 - 20 Гц
Тип обьектива/Диаметр Cassegrainian / 300 - 400мм
Разрешение (мин) 3,75 м
Разрешение (мин) 10с
Диапазон измерения до 20км
Напряжение питания 110/230 VAC (50 or 60Гц)
Мощность 1,3 КВт
Диапазон температур +10°C... +40°C, RH <90%

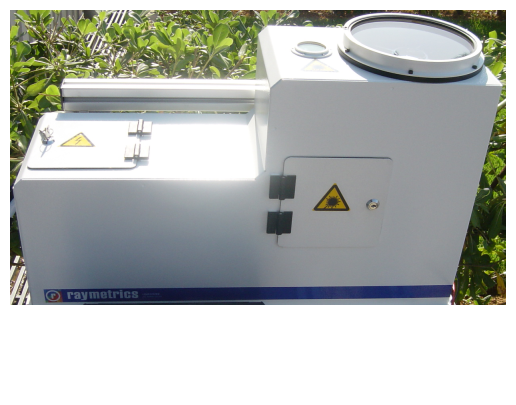

Micropulse LIDAR
Тип лазера Nd:YAG
Длина волны 532 nm
Мощность импульса 4 µJ
Частота следования 2.5 kГц
Тип обьектива/Диаметр Cassegrainian / 200мм
Диапазон температур +10°C... +40°C, RH <90%
Этот прибор предназначен для приложений где требуются данные в двух измерениях, таких как высота облака над взлетно-посадочной полосой аэропорта; или в трех измерениях, как например загрязнение над городской или индустриальным областью.
Ceilometer CL31
Диапазон измерения 0...7.5 км
Разрешение 5м
Частота замеров 2...120с
Выход RS-232/RS-485/Modem ITU-T V.21, V.22, V22bis
Высота ярусов облачности (до 3х)
Высота облачности, состояние, профиль обратного рассеяния
Диапазон температуры -40...+60 °C 0...100 %RH
Напряжение питания 100/115/230 VAC (310Ватт)
Размеры 1190*335*325мм
Вес 31кг
Защита IP65 (NEMA 4)
Ceilometer LD-40
Диапазон измерения 8 м to 13 км
Разрешение 8м
Частота замеров 15с
Выход RS-232/RS-485/Modem
Высота ярусов облачности (до 3х)
Вертикальная видимость
Высота облачности, состояние, профиль обратного рассеяния
Диапазон температуры -40...+55 °C 0...100 %RH
Напряжение питания 115/230 VAC (700Ватт)
Размеры 1260 x 444 x 404 мм
Вес 40кг
