Метеорологические радиолокационные наблюдения

Проблема профессиональных радиолокационных наблюдений на территории Украины стоит особенно остро. Созданная в советское время радиолокационная сеть выработала свой ресурс и она доживает свой срок в условиях дифицита запасных частей и дороговизны обслуживания. Поэтому вопрос о замене базы для радиолокационных наблюдений стоит особенно остро. Всвязи с тем, что в Украине частотный диапазон для метеорологических радиолокационных наблюдений выделен в диапазоне Х (9,5 Ггц), а диапазон С распределен для мобильных систем связи Украина может модернизировать свою радиолокационную сеть, только локаторами Х диапазона. В этом есть положительный момент. Не смотря на то, что 50% локаторов в мире работает в дипазоне С(5,5Ггц) , в последнее время ведущие производители мира разрабатывают метеорологические локаторы для диапазона Х. В отличие от радиолокаторов диапазона С кроме режимов отражаемости и доплеровского эффекта локаторы диапазона Х могут также работать в режиме оценки поляризации отраженного сигнала. Что позволяет существенно расширить информативность радиолокационной метеорологической информации и повысить точность измерений.

Диапазон и мощность передатчика. . . . . . . . . . . . . . . . . . . . . . . . . . . . . X, 200 КВт

Максимальная дальность. . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . до 480 км

Максимальная обнаруживаемая скорость ветра (9600 MHz) . . . . . .48 м/с

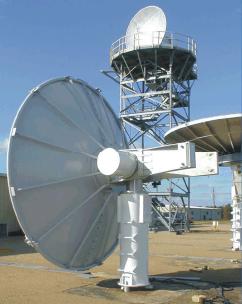

Антенная система

Тип отражателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Параболическая антена

Поляризация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Двойная

Обзор по азимуту . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 360°

Точность и разрешение привода. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±0.1°

Угол места . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -2° to + 90°

Передатчик

Тип магнетрона . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Коаксиальный магнетрон

Модулятор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Твердотельный

Длина импульса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.2, 0.5, и 1.0 µсек

Промежуточная частота цифрового приемника. . . . . . . . . . . . . . . . . . . 60 MГц

Свойства

Динамический диапазон . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . > 100 dB

Чуствительность (1.0 µсек) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .> - 113 dBm

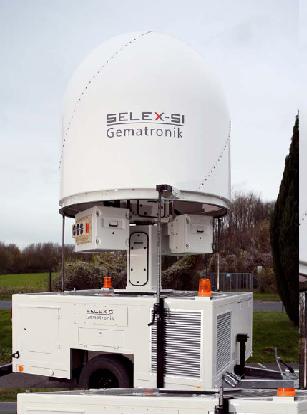

METEOR 50DX

Рабочая частота . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . .. . . . . . 9375 MHz ±30 MHz

Продолжительность импульса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0.3 – 3.3 µs

Стандартная продолжительность импульса . . . . . . . . . . . . . . . . . .0.3 µs 0.67 µs 1.67 µs 3.3 µs

Дальность действия . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100 км

Антенна

XDP15 (стандартная) XDP10 XDP20

Тип . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . .Параболическая

Диаметр антенны . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . .. .. . . . . . . . .1.8 м (станд) 2.4 м 1.2 м

Поляризация . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Обе

Азимут . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . .0 - 360

Угол места . . . . . . . . . .. . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . .. . .. . . . - 6 - + 182

Точность привода . . . . . . . . . . . .. .. . . . . . . . . . . . . . . . . . . . . . . . .. . . ± 0.1

Передатчик

TX 50X

Излучатель . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . .Коаксиальный магнетрон

Пиковая мощность . . . . . . . . . .. .. .. . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 КВт.

Приемник

RX 50X

Type Superheterodyne, single down-conversion with IR mixing

Чуствительность . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . - 103 dBm - 106 dBm - 110 dBm - 113 dBm

Динамический диапазон . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .. .90 dB

Спецификация трейлера

(XDP15 и XDP20)

Общий вес . . . . . . . .. .. . . . . . . . . . . . . . .. . . . . .. . . . . .. . . . . . . . . . .. .. . 2800 кг

Длина . . . .. .. . . . . . . . . . . . . . . . . . . . . . .. . . . . . . .. . . . . . . .. .. . . . . . . . 2808 мм

Ширина . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . .. . . . . . . . . . . . .. . . . . . .2550 мм

Высота . . . . . . . .. . . . . . .. . .. . .. . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . .3891 мм
